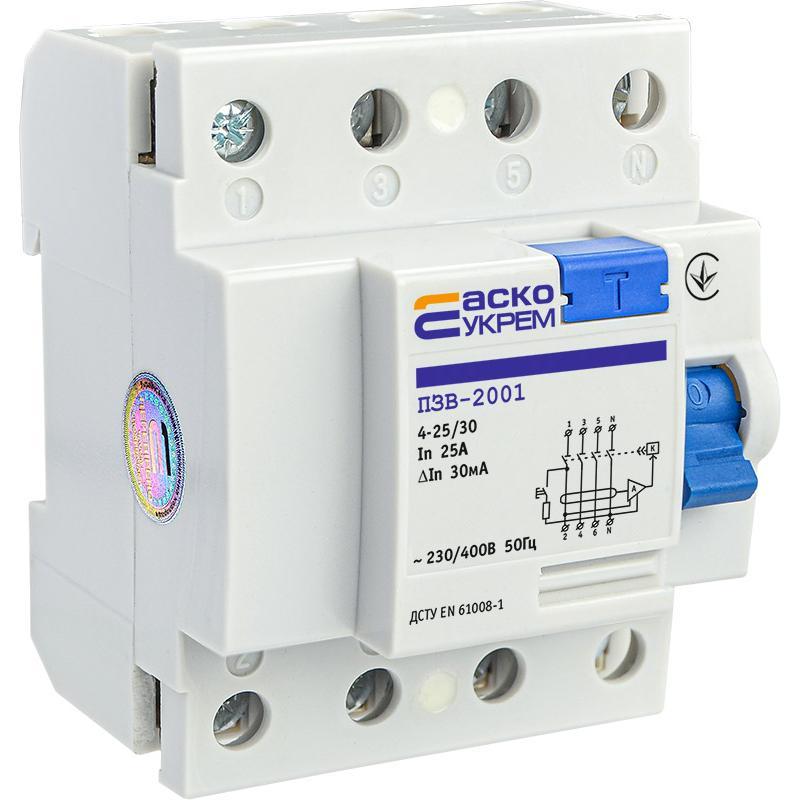

Дифреле (УЗО) АСКО-УКРЕМ ПЗВ-2001 4п 25А 30 мА (A0020010012)
- В наявності
- Код: A0020010012
490 ₴
Пристрій захисного вимкнення ПЗВ-2001 4п 25 А 30mА
ПЗВ-2001 застосовуються в низьковольтних електричних ланцюгах промислового та побутового призначення для захисту ланцюгів від можливого витоку електричної енергії в разі пошкодження ізоляції та захисту від ураження електричним струмом у разі потрапляння людини під напругу. ПЗВ слугує також для запобігання загорянням і пожежам, викликаним протіканням струмів витоку як між фазами, так і на землю.
Під'єднання
ПЗВ під'єднується до електричного ланцюга послідовно з автоматичним вимикачем, що захищає комутований ланцюг від перевантаження та короткого замикання. Тип захисту АС, як реагує тільки на диференціальний синусоїдний струм.
Принцип дії
Ґрунтується на фіксації диференціального струму (різниці між прямим і зворотним струмом), що виникає під час струму витоку.
Датчиком наявності струму витоку слугує диференціальний трансформатор, сигнал, з якого подається на роз'єднувач силових контактів, який розмикає одночасно як фазові, так і нульові контакти.
Технічні характеристики
Номінальна напруга комутації Uni, В | 220/380 | |
Номінальний струм комутації In, A | 25 | |
Вимикальний диференціальний струм, мА | 30 | |
Комутаційна зносостійкість, циклів | 10000 | |
Гранична комутац. здатність, Imax кА | 3,5 | |
Час вимкнення, мс | 0,4...2 | |
Переріз під'єднуваного дроту, мм2 | 1...35 | |
Пробійна напруга, кВ | між виведеннями | 5,0 |
ізоляції | 3,0 | |
Напруга комутації, В | максимальне | 440 |
мінімальна (ПЗВ-2001) | 195 |
Габаритні розміри
Основні | |
---|---|
Виробник | АСКО-УКРЕМ |
Країна виробник | Китай |
Тип ПЗВ | Реле |
Технічні характеристики | |
Кількість модулів | 4 шт. |
Кількість полюсів | 4 шт. |
Номінальна вимикаюча здатність (Icn) | 3500 А |
Номінальний відключаючий диференціальний струм | 30 мА |
Номінальний струм | 25 А |
Тип спрацьовування ПЗВ | Електронний |
Умови використання | АС |
