Медно-алюминиевые гильзы GTL от тм АСКО-УКРЕМ

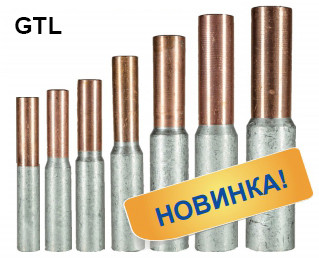

Гильзы медно-алюминиевые серии GTL
При монтаже линий электропередач для соединения алюминиевых и медных кабелей используют комбинированные гильзы GTL. Гильза GTL сварена из алюминиевой и медной трубки, а посередине, месте соединения, есть ограничитель для равномерного входа жилы с обоих сторон. Из-за разного сопротивления меди и алюминия, алюминиевая трубка увеличена в диаметре.
Характеристики гильз серии GTL
| Тип | Сечение алюминиевого кабеля, мм2 | Сечение медного кабеля, мм2 | max допустимый ток, А | ØD, мм | Ød, мм | ØD1, мм | Ød1, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| GTL-10 | 10 | 10 | 50 | 9,40 | 5,40 | 9,30 | 5,36 | 68,00 | 29,50 | 28,20 | 38,10 | 29,90 |
| GTL-16 | 16 | 10 | 75 | 11,20 | 6,10 | 9,40 | 5,50 | 71,60 | 31,00 | 25,80 | 42,00 | 29,60 |
| GTL-25 | 25 | 16 | 100 | 12,00 | 7,10 | 10,10 | 5,60 | 76,00 | 31,50 | 27,60 | 44,20 | 31,80 |
| GTL-35 | 35 | 25 | 130 | 14,20 | 8,20 | 11,20 | 6,70 | 86,10 | 39,00 | 31,80 | 49,00 | 37,10 |
| GTL-50 | 50 | 35 | 165 | 16,10 | 9,40 | 13,50 | 8,20 | 95,00 | 45,50 | 31,30 | 55,20 | 39,80 |
| GTL-70 | 70 | 50 | 210 | 18,20 | 11,30 | 15,10 | 9,20 | 105,10 | 47,20 | 39,10 | 56,30 | 48,80 |
| GTL-95 | 95 | 70 | 270 | 21,00 | 13,50 | 17,20 | 11,10 | 107,80 | 51,20 | 40,50 | 58,80 | 49,00 |
